مقياس سماكة الرقاقة

يتم استخدام أداة قياس سماكة الرقاقة WTM-576B لقياس سماكة الرقاقات قبل أو بعد إزالة الشمع؛ نظرًا لأن تسطيح الركيزة الخزفية أقل من 1 ميكرومتر، فيمكن استخدامها أيضًا كمرجع جيد عند قياس رقاقة واحدة؛ يحتوي WTM-576B على مجموعة أخرى من الإطارات للقياس من نقطة إلى نقطة، والتي يمكن استخدامها لقياس الرقاقة TTV. يمكّن السطح المصقول للركيزة الخزفية لجهاز القياس الرقاقة أو اللوحة الخزفية من التحرك بسلاسة على الركيزة دون التسبب في خدش على الجزء الخلفي من الرقاقة. وفي الوقت نفسه، فإن استقرار الركيزة الخزفية ومقاومتها للتآكل يجعلها مستقرة وموثوقة لفترة طويلة حتى لقياس المواد فائقة الصلابة مثل الياقوت ورقاقة SiC.

قياس الرقائق على لوحة السيراميك

قياس رقاقة واحدة

نقطة قياس سمك رقاقة الاتصال

مقياس سماكة الرقاقة بنقطة التلامس مخصص لقياس سماكة الرقاقة، والاتصال من نقطة إلى نقطة للرقائق يجعل نتيجة القياس أكثر دقة لأنه يتجنب أخطاء القياس الناتجة عن ملامسة سطح الرقاقة إما لطاولة القياس أو مسبار القياس. لحماية الرقاقة من الخدش أو التلوث الأيوني المعدني الناتج أثناء القياس، يتم تصنيع جميع الأجزاء الملامسة للرقاقة بواسطة نظرة خاطفة.

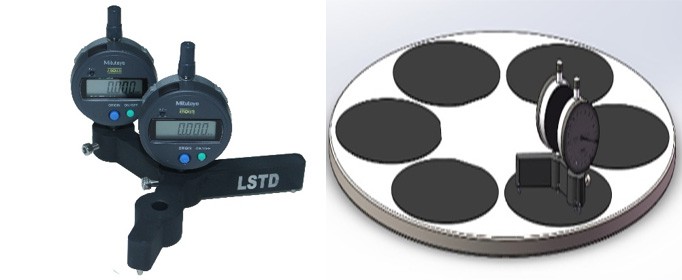

TG-مقياس سمك الويفر بثلاثة أقدام

مقياس سماكة الرقاقة من سلسلة TG مخصص لقياس سماكة الرقاقات الملصقة على لوحة السيراميك، وهو خفيف ومستقر وسهل الاستخدام، ومقياس TG متاح لقياس أحجام مختلفة من الرقاقات.
